基本信息

申请号	2019215377155	申请日	2019-09-17
公开（公告）号	CN210670586U	公开（公告）日	2020-06-02
申请公布号	CN210670586U	申请公布日	2020-06-02
分类号	H05B3/02(2006.01)I;H05B3/10(2006.01)I	分类	其他类目不包含的电技术
发明人	王付华;王鼎;王爱华;南丁天	申请（zhuanli权）人	盐城兴泰电热科技股份有限公司
代理机构	北京君泊知识产权代理有限公司	代理人	王程远
地址	224000江苏省盐城市盐都区盐渎路886号兴泰集团

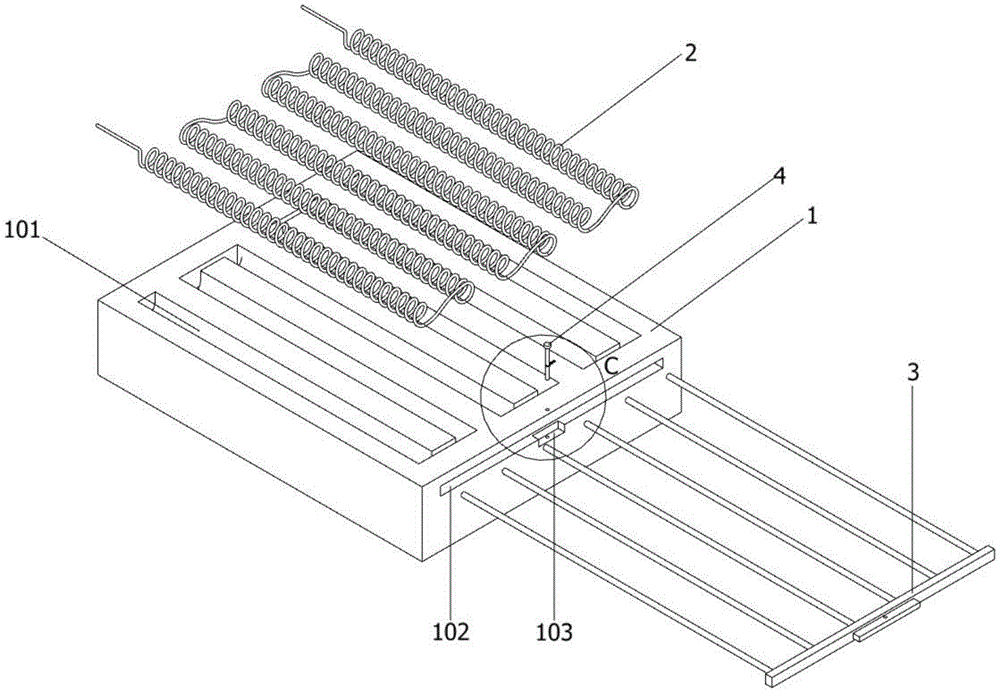

摘要	本实用新型提供一种基于高温电加热器的陶瓷纤维模块结构，包括陶瓷纤维保温层，其特征在于：所述陶瓷纤维保温层内部上端安装有螺旋状电热丝，且陶瓷纤维保温层内部安装有限位装置。蛇形凹槽开设在陶瓷纤维保温层上部，通过将蛇形凹槽中长度方向开口处宽度与螺旋状电热丝螺旋线圈直径相一致，使螺旋状电热丝在陶瓷纤维保温层上安装时，无需将螺旋状电热丝进行费时费力的按压操作即可轻松安装到陶瓷纤维保温层上，有效的提高了螺旋状电热丝安装时的便捷性，且通过将蛇形凹槽中长度方向开口处宽度与螺旋状电热丝螺旋线圈直径相一致，使螺旋状电热丝外侧不会被遮挡，从而使螺旋状电热丝的传热效率得到进一步的提高。
